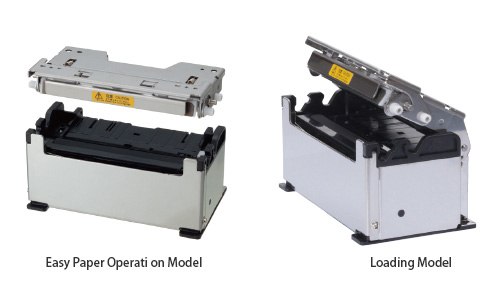

簡易上紙操作機芯 / 自動上紙操作機芯 24V

CAPM347

熱敏式印表機芯

CAPM series

  • 最高列印速度：300毫米/秒
  • 備有自動切紙刀
  • 列印頭可分開設計（簡易上紙操作機芯）
  • 高耐用性：200公里，2百萬切
  • 適用溫度範圍廣: -20°C 至 60°C
  • POS/ECR
  • Measuring instrument
  • Barcode
  • KIOSK system
  • Ticket printer
  • Gaming
型号 CAPM347
簡易上紙操作型號 自動上紙操作型號
普通熱敏紙 普通熱敏紙 厚熱敏紙
*1 需使用推薦之熱敏打印紙 *2 不計凸面部分
打印 方法 熱敏行點打印
行數（點/行） 640
解像度(點/毫米) 8
紙寬（毫米） 58+0-1 / 60+0-1 / 80+0-1 / 83+0-1
打印寛度(毫米) 54 / 56 / 72 / 80
打印速度(毫米/秒)最高 300*1 300*1 280*1
檢測方式 打印頭溫度檢測 熱敏電阻
打印頭離位檢測 機械開關
缺紙檢測 光感應器
黑標檢測 光感應器*1
切刀位置檢測 光感應器
電源 (V) 工作電壓 (Vdd) 2.7 至 3.6 / 4.75 至 5.25
工作電壓 (Vp) 21.6 至 26.4
峰值電流 (A) 列印頭/馬達/切刀 5.6 (26.4V / 144點) / 1.2 / 1.1
切刀 切刀方法 滑動切刀
可切厚度 (μm)*1 54 至 90*2 54 至 90*2 100 至 150*2
切紙方式 全切或半切（中間留點）
壽命 脈衝個數 2億 2億 1億
列印長度 (公里) 200*2 200*2 100*2
切紙 (切) 2,000,000*2 2,000,000*2 1,000,000*2
操作溫度 (˚C) -20 至 60*1 -20 至 60*1 -20 至 60*1
尺寸 (寛×深×高 毫米) 110.0 × 61.0 × 53.4 110.0 × 61.0 × 55.9
重量 (克) 约500

控制板
型号 IFM201-01UK
*3 Please see "Associated software tool" for details.
中央處理器 PTM20P01
熱敏式印表機 CAPM347
操作電壓(V) Vp: 21.6 至 26.4
字形點陣
(高×宽 点)		 16 點式: 16 × 8, 16 × 16
24 點式: 24 × 12, 24 × 24
字庫類形 附加圖案字庫, 片假名字庫, 代碼表 (437, 850, 852, 858 and 1252),
使用者識別字形, 下載字形, 可選字體, JIS 1和 2級漢字, 特別字形
通信接口 USB (2.0)
尺寸
(寬 x 深 x 高 毫米)		 60.0 × 80.0 × 14.0
驅動軟體*3 Printer Driver/SDK, OPOS Driver,
POS for .NET Driver,
Linux® CUPS Filter/SDK
中央处理器
型号 PTM20P01
*4 CG ROM: Japanese
*5 Please see "Associated software tool" for details.
機芯 CAPM347
封裝 144pin QFP
操作電壓 (V) Vp: 21.6 至 26.4
Vdd: 3.0 至 3.6
操作頻率 (MHz) 12 ± 0.01%
配置 C-MOS LSI
通信接口 並口, 串口, USB
字库类形 其他字體包含 CGs 或者外置 ROM
字形点阵
(高×宽 点)		 16 點式: 16 × 8, 16 × 16
24 點式: 24 × 12, 24 × 24
D尺寸
(宽×深×高 毫米)		 22.0 × 22.0 × 1.7
驅動軟體*5 Printer Driver/SDK, OPOS Driver,
POS for .NET Driver,
Linux® CUPS Filter/SDK
